Охранная GSM сигнализация
Модификация CCU422-HOME — 4 шлейфа с проводными датчиками, оповещение о тревоге звонком, SMS и в мессенджеры. 31 беспроводной датчик. Постановка на охрану с телефона или ключом Touch Memory.

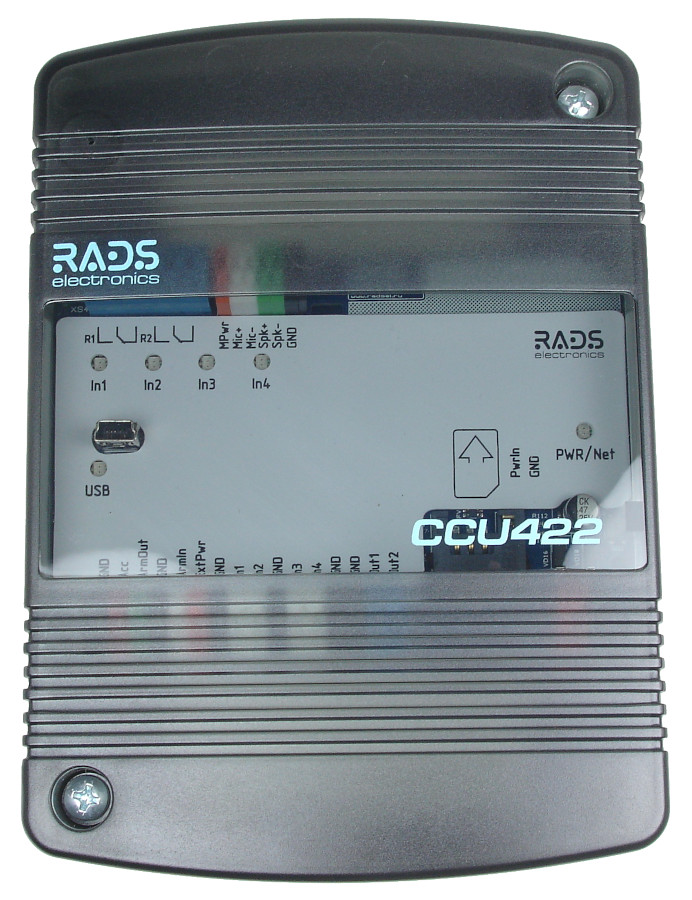

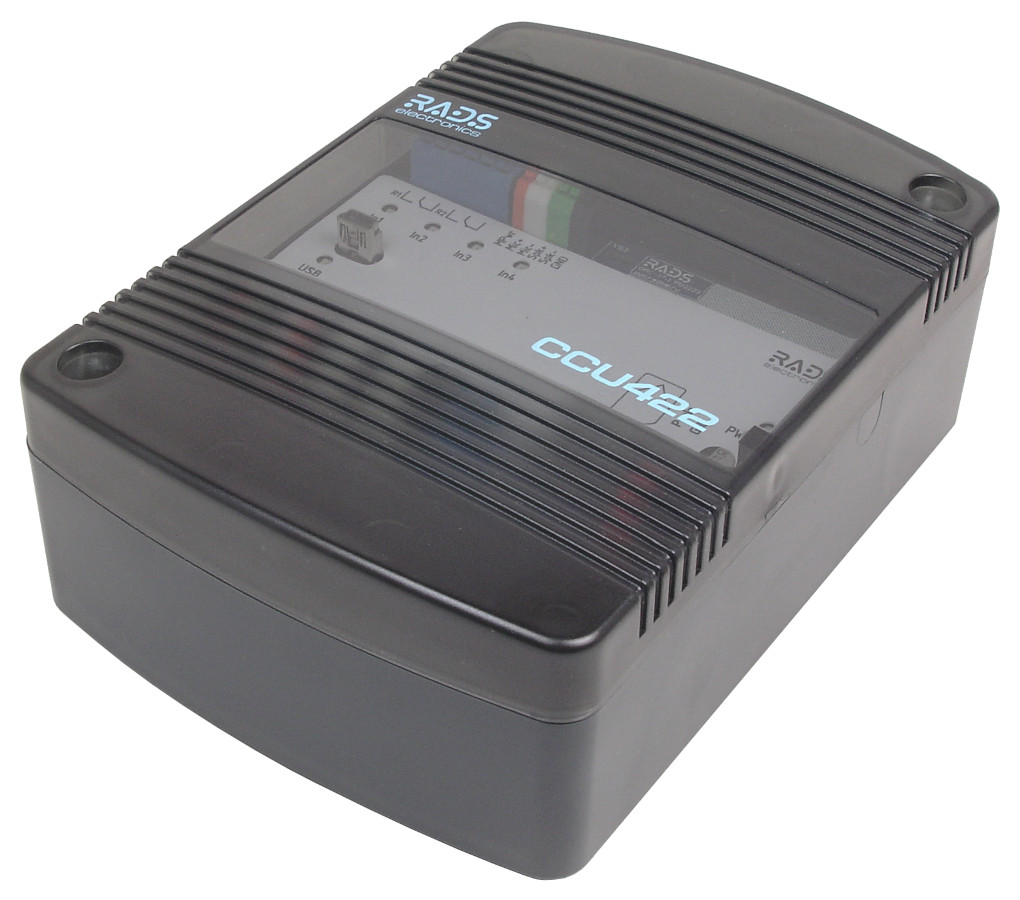

корпус для монтажа на стену
GSM-контроллер CCU422
4 входа, 2 реле и 2 выхода в компактном корпусе. Управление через МАКС, VK, Telegram, приложение MY CCU, SMS и браузер.
Описание
CCU422 — компактный GSM-контроллер для охранной сигнализации, мониторинга датчиков и управления инженерным оборудованием на небольших объектах. Оповещает о тревоге и позволяет управлять оборудованием со смартфона из любого места.
Отопление и инженерные системы
Контроль температуры воздуха и теплоносителя, управление котлом по расписанию. Модификация CCU422-ARISTON разработана для управления отоплением и поставляется с комплектом термодатчиков.
Ворота и шлагбаумы
Модификация CCU422-GATE открывает проезд бесплатным звонком с разрешенного номера. База на 4000 пользователей — подходит для СНТ, паркингов и жилых комплексов.
Подходит и для управления воротами частного дома.
Пультовая охрана
Модификация CCU422-S передает тревоги в пультовую программу GuardTracker - готовое решение для охраны и мониторинга. Интеграция в SCADA через Modbus TCP и HTTP API.
Контроль протечки
Модификация CCU422-NEPTUNE разработана для совместной работы с NEPTUN SMART.
Способы управления
Мессенджеры
CCU Bot в МАКС, VK и Telegram: состояние объекта, охрана и управление реле в привычном чате.
Подробнее о CCU BotПриложение MY CCU
Мобильное приложение для iOS и Android — управляйте контроллерами CCU со смартфона или планшета.
Подробнее о MY CCUSMS и звонки
Управление SMS-командами и с помощью голосового помощника — работает на любом телефоне даже без интернета.
Браузер
Настройка и управление через веб-браузер по USB или через Интернет.
Беспроводные устройства
С радиомодулем E07.1 контроллер поддерживает до 31 беспроводного устройства Риэлта — датчики, реле, розетки и брелки. Быстрый монтаж без прокладки кабелей.
Характеристики
Технические характеристики CCU422. Отличия модификаций — в разделе "Комплектации".
| Пользователи и управление | |
|---|---|
| Количество пользователей | 8 |
| Управление и оповещение | МАКС, VK, Telegram, приложение MY CCU, SMS, голосовой помощник |
| Типы оповещения | Тревожные, информационные, тестовые и системные события |
| Настройка контроллера | через USB и Интернет с помощью веб-браузера |
| Охраняемые разделы | 1 |
| Контроллер ключей Touch Memory DS1990A для подключения бесконтактных считывателей и кодовых панелей, работающих в формате Dallas 1-Wire | 32 ключа для снятия и постановки под охрану |
| Дополнительный список пользователей для управления шлагбаумами многоквартирного дома* | 4000 номеров и ключей |
| Автоматизация | Выполнение заданных действий в ответ на события в системе (например, включение света при срабатывании датчика движения) |
| Планировщик задач | Выполнение заданных действий по расписанию |
| Сценарии включения реле и выходов | 14 сценариев настраиваемых пользователем |
| Настраиваемые профили | 4 профиля для объединения нескольких действий в одну команду |
| Контроль баланса SIM-карты | Автоматический, с оповещением при снижении |
| Связь и интерфейсы | |
| Стандарт сотовой связи | 2G (GSM/GPRS), диапазоны 850/900/1800/1900 МГц |
| Антенна | Встроенная |
| Плата расширения E07.1* | Поддержка беспроводных устройств Риэлта |
| JSON API через USB | Самостоятельная интеграция в стороннее ПО |
| Modbus TCP* | Подключение к SCADA |
| HTTP API* | Самостоятельная интеграция в стороннее ПО |
| Входы и выходы | |
| Количество входов для дискретных и аналоговых датчиков | 4 |
| Количество реле | 2 (28 В / 10 А) |
| Количество выходов | 2 (15 В / 0,2 А), тип "открытый сток" |
| Беспроводные устройства Риэлта* | 31 датчик, реле, розетка и брелок |
| Поддержка термодатчиков RTD | Контроль температуры воздуха и теплоносителя в трубе |
| Аналоговый интерфейс | Подключение внешнего переговорного устройства и микрофона RMA-04 в его составе |
| Питание и эксплуатация | |
| Напряжение питания | 15 В |
| Встроенная резервная батарея | LiFePO4 (12 В / 2000 мА·ч) и зарядное устройство |
| Рабочая температура | −30…+55 °C (зарядка встроенной батареи — от +4 °C) |
| Влажность | 5–85 % |

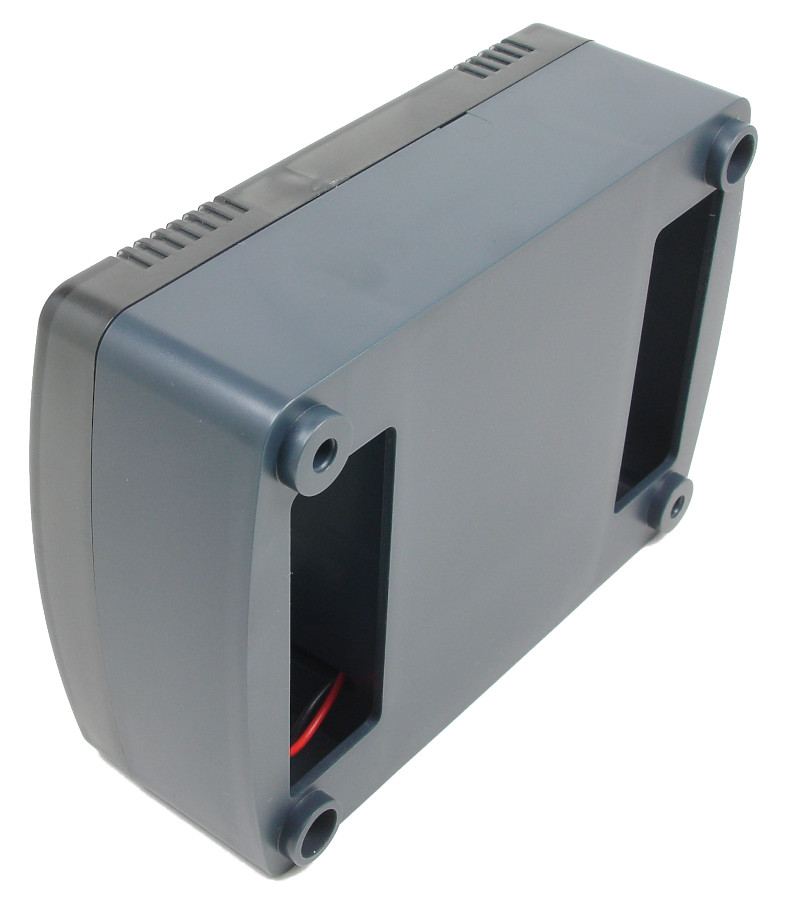

| Корпус | Настенный, со съемной полупрозрачной крышкой |
| Габариты | 156 × 112 × 54 мм |
*Зависит от модификации/комплектации
Комплектации
Контроллер выпускается в настенном корпусе в нескольких программных модификациях.
Модификации
Аппаратная платформа одна — модификации различаются программными возможностями и назначением.
| Модификация | Назначение | Особенности |
|---|---|---|
| CCU422-HOME | Дом, дача, гараж, офис | Базовая персональная модификация |
| CCU422-ARISTON | Управление отоплением, подключается к любому котлу вместо термостата | Настройки и отображение параметров адаптированы для управления котлом |
| CCU422-GATE | Ворота и шлагбаумы | 4000 дополнительных пользователей для управления шлагбаумом, подключение к SCADA* (Modbus TCP), HTTP API* |
| CCU422-S | Пультовая охрана | К функциям CCU422-HOME добавлены возможности подключения к SCADA* (Modbus TCP), HTTP API* и работа с пультовым ПО GuardTracker |
| CCU422-NEPTUNE | Оповещение о протечке и управление кранами | Спроектирован для совместной работы с NEPTUN SMART |
*Требуется приобретение лицензии
Код заказа
Полная комплектация описывается кодом заказа, например
CCU422-GATE/WB/P: модификация GATE,
настенный корпус (W), встроенная батарея (B) и блок питания (P).
Воспользуйтесь
кодом заказа контроллеров
или ботом подбора в МАКС
и Telegram.
Документация и файлы
Приложения, база знаний, руководства и сертификаты CCU422.
Приложения
CCUProxy — для подключения контроллера через USB
MY CCU — мобильное приложение для управления
CCU Bot — бот управления в МАКС, VK и Telegram
Вопросы и ответы
Работа через USB и Интернет
Управление через МАКС, VK и Telegram
Беспроводные устройства Риэлта
Разное
Основные документы
Подключение датчиков
Подключение дискретных датчиков — HW 17.00
Подключение дискретных датчиков — HW 13.xx, 15.xx
Подключение переговорного устройства
Дополнительные принадлежности
Термодатчик RTD-04-PIPE — руководство пользователя
Термодатчик RTD-03.2 — руководство пользователя
Термодатчик RTD-05 — руководство пользователя
Микрофон RMA-04 — руководство пользователя
Сертификаты
Дополнительные файлы
Прошивки
Актуальная и архивные версии прошивок CCU422.
Актуальная версия 02.44 от 30.04.2026
Выберите модификацию и аппаратную версию — она указана на плате контроллера
и в веб-конфигураторе. Например, файл с индексом h1701
подходит для аппаратной версии 17.01.
Список изменений — в
истории версий.
